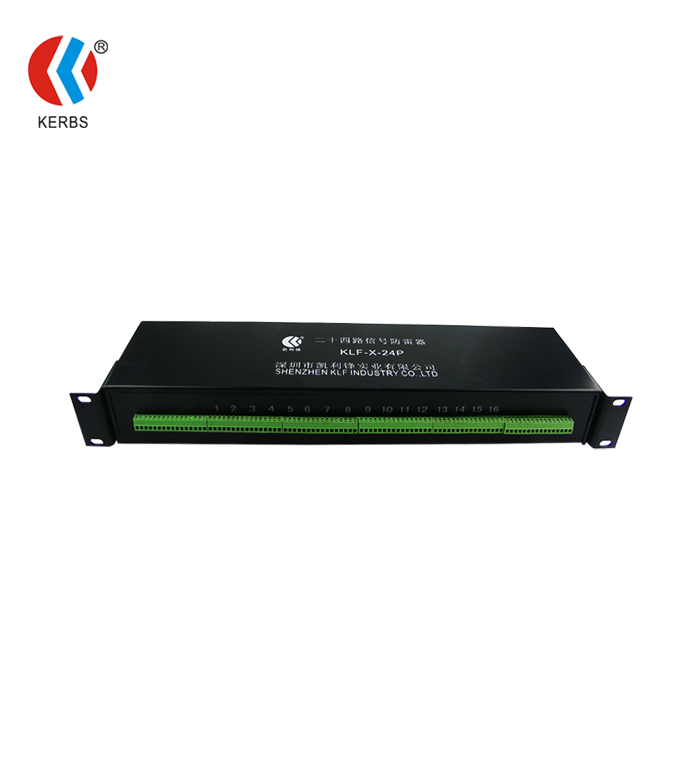

一、產品介紹
24路信號防雷器適用于計算機數據接口或自動控制系統、儀器儀表、數據系統電子設備、防盜系統通斷(開關)數據專線的雷電浪涌防護。
◆ 采用泄流、鉗位、穩壓的原理，實現了高效可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓。
◆ 采用進口器件，多級保護、殘壓低，響應速度快。
◆ 低電容設計、傳輸性能優,通流量大、使用壽命長。
二、技術指標
產品型號 | KLF-X-24P |
工作電壓(Un) | 5V |
額定電流 | 300mA |
插入損耗 | ≤0.2 dB |
標稱放電電流In (8/20μs) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
電壓保護水平(Up) | 15V |
工作頻率 | 10MHz |
接口型號 | 2P |
被保護芯線 | 1、2 |
保護端口數量 | 24路 |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% |
外形尺寸(長×寬×高) | 475×120×60mm |
重量 | 1.91kg |
三、安裝說明
1、 防雷器串聯安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2、 所有接線必須牢固及可靠電氣聯接。
3、 SPD的接地線BVR≥2.5mm2，長度應小于0.5米。
4、 防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
